2.1 基础架构层次
25-10-20

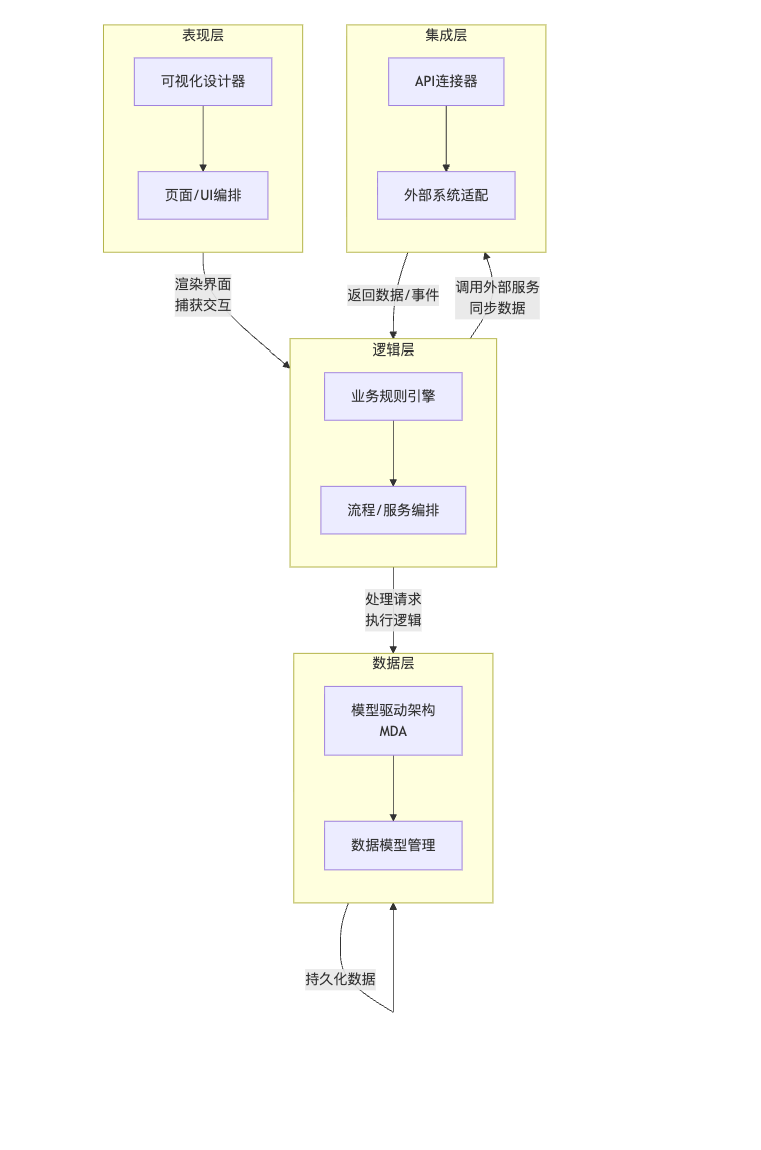

低代码平台的架构通常被抽象为四个关键层次，它们共同协作，将可视化的配置转化为可运行的应用程序。其整体工作流程与信息传递如下图所示：
表现层：可视化设计器
这是用户与低代码平台交互的主要界面，其核心目标是通过“所见即所得”的方式，取代传统的前端编码工作。
核心组件与功能：
- UI画布/页面设计器
功能：提供一个拖放式的工作区域，允许开发者从组件库中拖拽组件（如按钮、表格、输入框、图表等）来构建用户界面。
- 特性：实时预览、网格布局、响应式设计适配（支持PC、平板、手机等不同屏幕）。
- 组件库
内容：包含丰富的预置UI组件，通常基于主流的UI设计体系（如Ant Design、Material-UI等）。
分类：包括基础组件（按钮、输入框）、布局组件（栅格、卡片）、业务组件（用户选择器、订单卡片）和图表组件等。
- 可扩展性：允许开发者封装和上传自定义组件，以满足特定业务场景的UI需求。
- 属性配置面板
功能：当选中画布上的某个组件时，配置面板会动态显示该组件所有可配置的属性（如颜色、大小、数据绑定、事件响应等）。
- 意义：实现了对组件行为和样式的细粒度控制，而无需编写CSS或JavaScript。
- 交互事件配置器
功能：定义用户交互（如点击、悬停、数据变化）后触发的动作。这些动作可以通过可视化方式选择，例如“跳转页面”、“调用API”、“显示/隐藏组件”等。
- 示例：配置一个按钮的点击事件为“调用后端服务A，获取数据后刷新表格B”。
以星云低代码为例：
其表现层尤为突出，不仅提供Ant Design和Echarts等丰富组件，更支持无限扩展。用户可以通过VUE编写自定义组件，或嵌入自定义脚本，确保任何复杂的交互需求都能得到满足，同时保持了可视化的便捷性。
逻辑层：业务规则引擎
这是应用的“大脑”，负责处理所有业务逻辑和流程控制。它将复杂的代码逻辑封装成可视化的节点和连接线。
核心组件与功能：
- 可视化逻辑编排器
功能：以流程图或节点图的方式构建业务逻辑。开发者可以拖拽各种逻辑节点（如条件判断、循环、数据操作、服务调用）并用连接线定义执行顺序。
- 示例：像搭积木一样构建一个“订单审批流程”，包括条件判断（金额>10000需主管审批）、循环（遍历订单项）和服务调用（更新库存）。
- 服务与API设计器
功能：用于定义后端服务和API接口。开发者可以配置接口的输入参数、输出结构，并通过拖拽逻辑节点来实现接口的内部逻辑。
- 意义：这使得创建全功能的API无需编写Controller或Service代码。
- 规则与公式引擎
- 功能：提供一个表达式编辑器，用于处理相对简单的计算和逻辑判断（类似于Excel公式）。支持数学运算、字符串处理、逻辑运算符和内置函数。
以星云低代码为例：
其逻辑层能力被设计为等效于Java开发。它支持：
丰富逻辑支持：变量定义、运算、判断、循环等完整编程结构。
后端核心能力：数据库事务、异常处理、中间件（如Redis, MQ）调用。
- 极致灵活性：当可视化逻辑不足以表达复杂业务时，支持通过自定义脚本进行扩展，确保了逻辑层的开发能力没有瓶颈。
数据层：模型驱动架构
MDA是低代码平台的核心理念之一，即“数据模型驱动应用生成”。在这一层，开发者通过定义数据模型，平台会自动生成相关的数据库表、API和服务。
核心组件与功能：
- 数据模型设计器
功能：通过可视化表格或实体关系图来定义数据实体（或称为“对象”、“模型”），包括字段名、数据类型（文本、数字、日期、关联等）、约束（唯一、必填）和关联关系（一对一、一对多）。
- 自动化：当用户创建一个“订单”模型并添加“订单号”、“金额”等字段后，平台会自动在底层数据库中创建对应的表，并生成该模型的增删改查API。
- 数据存储与连接
功能：管理平台与各种数据库的连接。支持多种关系型数据库（MySQL, PostgreSQL, Oracle）和NoSQL数据库。
- 统一抽象：为上层逻辑提供统一的数据访问接口，屏蔽底层数据库的差异。
- 数据权限引擎
- 功能：定义基于角色、用户或组织的数据访问规则。例如，普通员工只能查看自己创建的数据，而经理可以查看本部门的全部数据。
以星云低代码为例：
其数据层的突出特点是极致的灵活性与开放性：
数据库灵活选择：支持连接多种国内外主流数据库，如MySQL、Oracle、SQL Server以及达梦、金仓等国产数据库。
- 直连现有数据库：在中间件模式下，星云低代码无需新建数据库，而是可以直接连接和操作软件厂商现有系统的数据库，实现数据的无缝流通和复用，这是其作为“中间件”的关键优势。
集成层：API连接器
没有任何应用是孤岛。集成层负责让低代码应用能够与外部系统、服务和数据源进行通信，是平台扩展性的重要体现。
核心组件与功能：
- API连接器/适配器
功能：提供图形化配置界面，用于连接和调用外部RESTful API、SOAP WebService等。开发者只需配置URL、认证方式和参数映射，即可在逻辑层中像调用内部服务一样调用外部API。
- 认证管理：内置支持常见的认证协议，如API Key、OAuth 2.0、JWT等。
- 预置连接器库
- 功能：提供大量针对流行SaaS服务和系统（如企业微信、钉钉、支付宝、Salesforce、SAP）的预配置连接器，大幅降低集成难度。
- 消息与事件总线
- 功能：支持通过Webhook、消息队列（如RabbitMQ、Kafka）等方式与外部系统进行异步、事件驱动的集成。
- 自定义代码集成
- 功能：当标准连接器无法满足需求时，允许开发者编写少量自定义代码（如JavaScript、Python）来实现特殊的集成逻辑。
以星云低代码为例：
其集成层能力非常强大，体现在：
全面协议支持：兼容HTTP/HTTPS、RESTful、SOAP等多种接口协议。
深度AI集成：已深度集成Dify等AI平台，支持业务系统与AI能力的双向打通。既可以在业务系统中调用AI进行数据分析，也可以在AI对话中直接操作业务系统（如查询订单、录入数据）。
- 生态融合：已成功与金蝶、用友、泛微、企业微信等众多主流系统完成对接，证明了其强大的集成能力。
总结
这四大架构层次共同构成了一个完整、自洽且高度自动化的低代码开发环境：
- 表现层负责用户体验，逻辑层负责业务核心，数据层负责信息基石，集成层负责生态连接。
星云低代码的独特之处在于，它将这四层能力都以“中间件” 的形式交付，使得软件厂商能够在不重构现有系统的情况下，为其快速注入全栈的低代码开发能力，这正是其在市场中的核心差异化优势。
