一、总体架构：三层设计中台与五大机制联动

• 前端嵌入：支持IFrame、渲染器、SDK多种嵌入方式

• 统一认证：Token透传与SSO单点登录机制

• 权限映射：组织/角色/权限与原系统无缝对接

• 样式融合：主题变量与样式像素级融合，确保UI统一

1. 页面与渲染中枢 - Ant Design组件+ECharts图表+事件系统

2. 流程/服务中枢 - 可视化编排，支持条件/并行/回写/补偿

3. 数据中枢 - 直连多种数据库，支持跨源聚合与事务

4. 连接器中枢 - REST/HTTP原生支持，可视化配置鉴权/限流

5. 报表中枢 - 设计器+聚合钻取+定时任务

6. 资产中枢 - 组件/流程/连接器的版本化管理

二、组件机制：从定义到渲染的完整生命周期

• 展示层：UI结构与样式，基于Ant Design体系+主题变量+响应式布局

• 交互层：事件与状态管理，支持onClick/onChange等事件类型及联动校验

• 绑定层：数据与动作关联，实现字段映射、接口绑定、输入输出约定

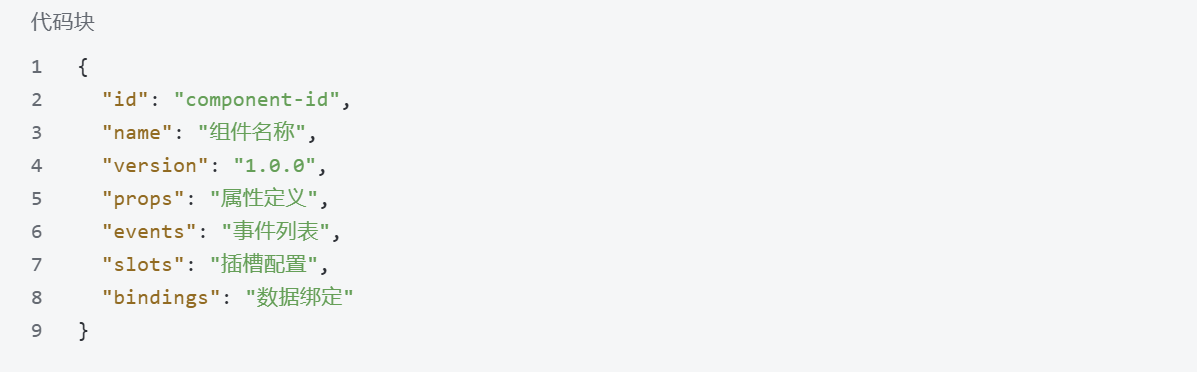

星云采用标准的Manifest格式定义组件元数据：

• 解析页面Schema，生成虚拟树结构

• 注入主题变量，确保视觉统一

• 建立事件总线，对接服务引擎

• 性能优化，包括差量渲染、虚拟滚动、懒加载

三、服务机制：业务流程的可视化编排

• 流程服务：可视化编排，支持条件、并行、聚合、超时、补偿

• 接口服务：REST/HTTP映射，内置鉴权、限流、重试机制

• 脚本服务：JS/Node支持，处理复杂计算与编排逻辑

• 数据服务：SQL/存储过程、跨源聚合、计算列

• 有状态/无状态并存：多数节点无状态，需要事务时通过回滚令牌处理

• 全链路可观测：节点级延迟、错误码、调用次数监控

• 安全控制：基于策略的参数白名单与敏感字段脱敏

• 回写操作：将流程结果落库或回写至ERP、账务等系统

• 补偿机制：失败时执行反向操作，确保数据一致性

• 幂等控制：通过幂等键防止重复提交

四、注册机制：统一资源管理与编排

• 组件注册：ID/版本/输入输出/可视化属性/依赖关系

• 服务注册：流程/脚本/接口的入口/版本/权限配置

• 接口注册：URL/方法/鉴权/限流/映射规则

• 数据源注册：类型/连接池/事务/快照策略

• 编排效率：拖入即用，减少重复配置

• 运维可控：全程可追溯，变更可回退

• 安全可靠：谁注册、谁变更、何时审计全程留痕

五、调用机制：端到端的请求流转路径

1. 路由命中：渲染器加载页面Schema，注入主题与样式

2. 权限预校验：字段/按钮/数据域可见性判断

3. 数据预取：执行跨源查询，结果存入状态仓库

4. 首屏渲染：组件树绘制完成

1. 事件触发：用户操作产生Action事件

2. 服务执行：服务引擎按清单执行流程/脚本/接口

3. 写回/补偿：必要时回写第三方系统，出错时自动补偿

4. 状态更新：渲染器感知变化，差量重绘

5. 审计记录：操作日志落地，支持追溯

• 全链路透传：SSO/Token与角色在Context中全程传递

• 容错机制：限流/熔断/退避策略保障系统稳定性

• 性能优化：数据快照与缓存降低P95延迟

六、部署机制：多形态部署与发布治理

• Jar模式：Java体系嵌入，适合Java技术栈系统

• .dll模式：.NET体系集成，适合.NET系统一体化部署

• 容器/私有化模式：容器镜像交付，项目独立运行

• 版本隔离：组件/流程/连接器语义化版本管理

• 金丝雀灰度：按用户/角色/租户放量发布

• 一键回退：与版本隔离配合，实现零停机回退

• 多环境迁移：Dev→Test→Pre→Prod差异对比与工单审批

七、实战场景：订单审批链路全流程解析

以"订单审批：高额走会签、低额直批"场景为例，演示端到端流转：

1. 路由命中订单审批页面，Schema解析与权限校验

2. 数据预取：订单列表跨库聚合+计算列

3. 状态仓库填充，首屏渲染

1. 事件总线发出Action(submit)事件

2. 服务引擎启动审批流程：

1. 节点A：规则判断，按金额阈值分支

2. 节点B：会签或直批，支持并行审批

3. 节点C：回写ERP，失败进入补偿队列

4. 节点D：记录审计日志，生成回滚令牌

3. 渲染器差量更新：列表行状态、进度条、提示文案

结论：中间件架构的核心价值

1. 无缝集成：无需重构现有系统，3天内完成嵌入

2. 能力无损：全栈可视化开发，支持与源码混合开发

3. 企业级管控：完整的权限、审计、监控体系

4. 灵活部署：多形态部署方案，适应各类技术环境
